REFLECTOR PASIVO O REPETIDOR PASIVO.

En esta nueva publicación, presentamos un esquema, de la construccion práctica de un repetidor pasivo.

El funcionamiento fisico del mismo se debe a las leyes de maxwell comentadas anteriormente en nuestras primeras modificaciones.

Un repetidor pasivo, es utilizado normalmente para vhf o uhf en donde el alcance es corto principalmente para transmisores de potencia media y baja. Dicho repetidor permite extender el alcance de la planta transmisora y hasta duplicarlo o multiplicarlo. Tecnicamente la antena superior es la antena receptora (que podria ser una antena yagi), y la antena inferior es la antena transmisora(que puede ser un dipolo o antena disco/ doble cono).

Una antena absorve la energia que hay en su alrededor(apertura efectiva) y la transmite por un cable hacia el receptor. Si al receptor lo reemplazamos por una antena esa energia se radia por la antena hacia el medio.

Para radio se suele poner la antena transmisora en una polarizacion (vertical)(abajo) y la antena receptora en otra polarizacion(horizontal)(arriba).

La impedancia del cable debe coincidir con las de las antenas.Si hay distintas impedancias se suele poner un balun.

la distancia entre las antenas debe ser mayor a dos longitudes de onda.

NO REQUIERE ELECTRICIDAD PARA ANDAR DE AHI LO DE PASIVO

Este repetidor se lo coloca en un lugar elevado(colina edificio torre etc), debe quedar claro que para colocar este tipo de repetidor arriba de una sierra, se tendra que pedir autorizacion correspondiente, pero ojo, preservemos lo natural!!!!!

Suerte y dxs.

antena yagi para television

hola a todos en esta oportunidad les presento una antena yagi para construir para tv. Ajustando las dimensiones a una frecuencia de resonancia, ella tiene un radio de 200 km (con una planta transmisora mayor a 10 Kw ) en linea recta . Yo la hice cortada a canal 10 de mdp y en Tandil no tengo necesidad de usar repetidora para ver el canal y eso que hay cerros.

La linea de bajada es de 300 ohms. Suerte y Dxs

antena doble cono

La figura lo dice todo (ref handbook antenas arrl) bajar imagen.

antena television de alta ganancia (ref todo antenas)

Esta antena es una antena diseñada para canales altos pero podemos experimentarla para canales bajos.

El dipolo central se recomienda 79 cm.

El largo de los reflectores cada uno es de 95 cm

El largo total del sistema reflector es de 3.16 cm que es la cantidad de reflectores necesarios.

Yo experimente esta antena en casa y me dio grandes resultado, lo unico el sistema que es muy grande para tenerlo en casa.Pero es una antena que va a andar muy bien.

Yo agarre canales de Cordoba capital estando en Tandil con propagacion.

El sistema mecanico lo hice de madera el que pase por casa va a ver la antena en el techo àpuntando al NE.

Exitos y Dxs

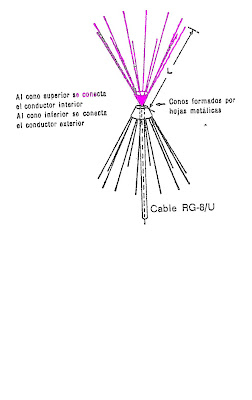

ANTENA DOBLE CONO

la antena doble cono es una antena que tiene una ganancia un poco mayor a la antena disco cono.
Su construccion es similar a la disco cono salvo que en estos casos posee una ganancia entre 6,5 y 11 dB y sus dimensiones esta dada por las siguientes ecuaciones:

L= 246 /f(Mhz)

B=L

s= 25 a 30 cm

Su construccion se suele hacer de chapa galvanizada de poco espesor para transmisores de baja potencia. Pero al aumentar lña potencia se suele aumentar el espesor.

Cabe destacar que las dimensiones estan dadas en pulgadas . Hacer la conversion a cm siendo:

2.54 cm = 1 pulgada.

x: dimension

x= L*2.54cm

El cable coaxil se conecta de la siguiente manera: el centro al cono superior y la malla al cono inferior.

La frecuencia es la frecuencia mas baja de transmision.

Se pueden hacer varios arreglos de doble cono. Si tenemos en cuenta una ganancia de 7 dB, con 4 antenas doble cono son 28 dB de ganancia mas 4 db de ganancia estamos ganando 32 dB

que es mucha potencia.

Si transmitimos con 10 W la antena receptora hace de cuenta que nos escucha con 10 kW.

Aumenta la directividad.

Suerte con el experimento y Dx

antena bigote de gato

Hola en esta oportunidad les presento la antena bigote de gato cuya figura la ven en la parte superior.
Consta de dipolos cada uno cortados a frecuencias diferentes con una toma central ( ejemplo 80 40 20 10 y6 mts).
La forma de la misma es la que origina el nombre
Para todos aquellos que deseen encararla pueden calcular los tramos de antena con la siguiente formula:
l = 142.5/f ( Mhz)
Cada tramo corresponde a la mitad de l (l/2)
Se puede construir con cable comun o alambre desnudo de 7 hilos.
Tambien cabe una aclaracion, como la impedancia caracteristica de estos tipos de antenas es de 75 ohms, en los negocios de electronica se venden los centros de dipolos con impedancia de 50 o 52 ohms, en donde se adapta con un pequeño balun a la carga de 75 en el centro del dipolo.
Mucha suerte y Dx`s

Antena disco cono

La antena disco cono o discono para vhf, fm la presentamos en la siguiente figura:

Para los que no entiendan ingles , la antena tiene las siguientes dimenciones:

L= 246/f(Mhz)

D= 0.67L a 0.7L

B = L

f(Mhz) es la frecuencia mas baja de operacion

S= 2 a 12 pulgadas con el espaciado mas ancho ( de 2.5 a 30cm)

Para los que quieran construirla la pueden construir con chapa galvanizada para transmisores de baja potencia .

El diseño del cono lleva la construccion de un cono de cilindro

El disco es un circulo de chapa galvanizada

La chapa galvanizada debe ser de espezor comun para resistir los vientos.

La ganancia calculada de esta antena es de 5 a 6.6 dB.

Se pueden poner antenas de este tipo en arreglo para aumentar la ganancia de la emisora.

contacto

Para tu consulta envianos un mail a: elrincondelasantenas@hotmail.com

En la proxima entrada trataremos la antena doble cono

arreglos de dipolos

Hola HOY les presento una foto de arreglos de dipolos correspondiente a vhf/ fm.

Algunas radios llevan dipolos en forma horizontal ( foto) otros en forma vertical extendiendose de 2, 4 a 8 16 o 32 dipolos dispuestos como en la foto.

Estan separedos en 1/4 o 1/2 onda entre dipolo y torre y en 1/2 onda entre dipolo y dipolo.

La ganancia varia entre 3 a 6 y 10 dB por arreglo u la directividad aumenta al aumentar la cantidad de dipolos.

preliminares

Hola amigos les comento que este blog es para todas aquellas personas que desean investigar el mundo de las antenas.
Tecnicamente hablando en un sistema de transmision se le da el 70 % del exito de la transmision a las antenas, pero ,gracias a ellas se puede tambien fracasar en una comunicacion , como asi tambien no tener el resultado esperado con respecto a la comunicacion, ni el rendimiento efectivo de la misma.
El objetivo de este blog sera en primer lugar, presentar distintos tipos de antenas como asi tambien presentar teoria sobre antenas y sobre su funcionamiento fisico.
Tambien estamos dispuestos a resolver problemas sen cuanto a las comunicaciones que sean solucionables.
No vamos a hacer una demostracion matematica rigurosa sobre las mismas ya que esto esta a nivel de ingenieria, pero explicaremos lo que estas ecuaciones tratan de explicar.
Por empezar vamos a tratar las antenas mas simples de todas las marconi, luego trataremos las antenas dipolos y por ultimo trataremos los distintos tipos de antenas que hay



Un poco de teoria sobre antena


Todo empieza cuando James Clerk Mazwell corrige la ley de ampere para el campo magnetico en CC y le agrega un termino para CA , y generaliza las leyes de Lenz Faraday, y Gauss.( ver wikipedia).

Generaliza las mismas para campo electromagneticos y las publica como sus famosas leyes de Maxwell.
Pero toma principalmente la atencion de las leyes de Ampere corregida y la lez de Lenz y dice:
Un campo electrico variable, produce un campo magnetico variable, pero si el campo magnetico variable , varia, este campo magnetico variable produce un campo electrico variable y asi sucesivamente se repite el fenomeno.
Esto da lugar a una onda electromagnetica.
Luego en la historia viene Marconi quien diseño el primer telegrafo sin hilos y dio la base para el diseño de equipos transmisores inalambricos
Gente,esto es fisica pura, la Fisica del siglo 19 del 20 y del 21 con todos los grandes adelantos!!!
y del 22, hasta del siglo que ustedes se imaginen.

Antena Marconi:

La antena mas basica que existe , es la antena marconi , que es una antena que tiene una longitud de onda de 1/4 , su funcionamiento se aplica a la recepcion de radios de onda corta.

Una ecuacion para calcular la longitud de la antena es hacer la cuenta de 285/f donde f es la frecuencia en Mhz.( ejemplo 7 Mhz).
Adjuntamos una grafica sacada de qsl.net para onda corta:

Antena dipolo media onda

La antena dipolo de media onda es la mas comun de todas las antenas con una impedancia de 75 ohms en su centro.
La misma consta de dos tramos de alambre o varillas de aluminio aisladas en sus extremos y el el centro con una toma central.
En las casas de electronicas se vende todo el equipo completo para frecuencias que van desde los pocos kilohertz hasta los 50 Mhz.
La ecuacion que calcula las mismas es de 142.5/f donde f es la frecuencia en Mhz ( ejemplo 3456 khz = 3,456 Mhz)


La ganancia es de 3dB ( doble de potencia) y su forma varia segun la frecuencia sea alta o baja.

Baja Frecuencia ( .5- 50 Mhz)

Alta frecuencia: > 50 Mhz
